Размер для справок - это вспомогательный размер на техническом чертеже, не подлежащий контролю при изготовлении и приемке изделия. Такие размеры указываются в справочных целях и отмечаются специальным обозначением.
Содержание

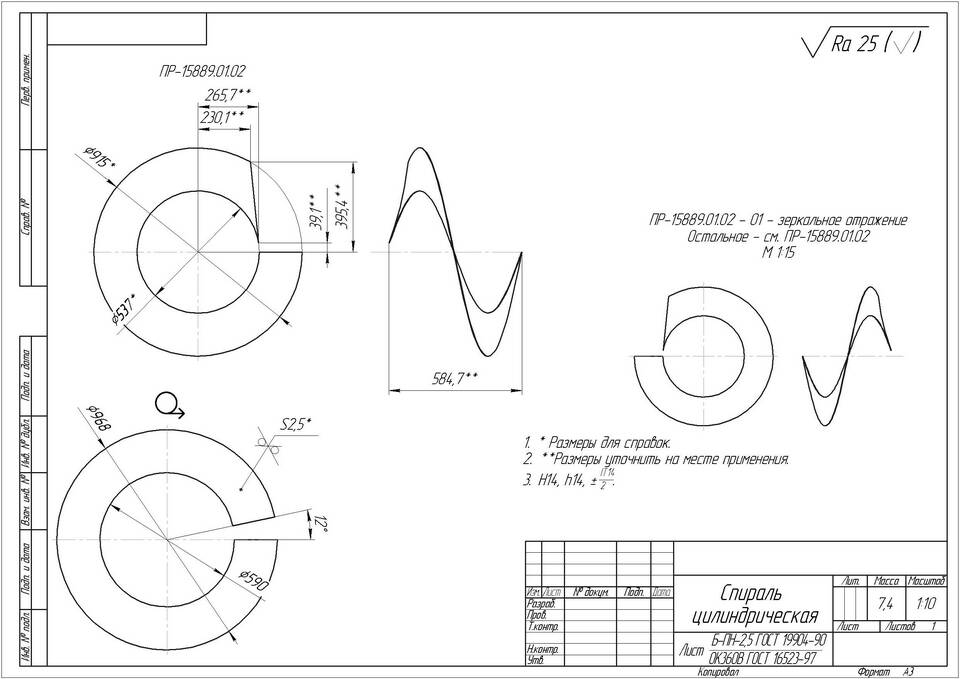

Обозначение справочных размеров
| Стандарт | Обозначение |
| ГОСТ 2.307-2011 | Звездочка (*) с последующим указанием "Размер для справок" в технических требованиях |
| ISO | Буква "REF" (reference) рядом с размером |
Когда применяются размеры для справок
- Для указания габаритов, не влияющих на работу механизма
- При обозначении размеров, вытекающих из других параметров
- Для удобства чтения чертежа и понимания конструкции
- При указании размеров необрабатываемых поверхностей
- Для обозначения справочных величин в сборочных чертежах
Примеры использования
- Габаритные размеры изделия
- Расстояния между невзаимодействующими элементами
- Размеры заготовок до обработки
- Параметры сопрягаемых деталей
- Размеры стандартных элементов (фаски, радиусы)
Отличия от исполнительных размеров
| Характеристика | Исполнительный размер | Размер для справок |
| Контроль при изготовлении | Обязателен | Не проводится |
| Допуски | Указываются | Не указываются |
| Обозначение | Без специальных отметок | * или REF |
Важные правила оформления
- Справочные размеры не должны дублировать исполнительные
- Не допускается цепочка справочных размеров
- Обозначение должно быть четко видимым
- В технических требованиях обязательно указание о характере размеров
Типичные ошибки
- Использование справочных размеров для ответственных элементов
- Отсутствие пояснений в технических требованиях
- Нечеткое обозначение звездочкой или REF
- Избыточное количество справочных размеров
Заключение
Размеры для справок играют важную роль в технической документации, помогая правильно интерпретировать чертеж без перегрузки его избыточной информацией. Правильное применение таких размеров согласно ГОСТ или ISO стандартам обеспечивает четкое понимание чертежа и исключает ошибки при производстве.
